一、產品簡介
GR-ZP-P403-1.50高壓電源是我公司研發的一款模塊式電源，該電源主要針對油煙凈化，靜電紡絲，實驗室等領域。該電源操作簡單，安裝方便，具有完備的保護電路，適用于惡劣的工作環境
※ 特殊參數，可根據用戶需求的指標制定該類電源
二、典型應用
★ 靜電噴涂、靜電織絨 ，靜電紡絲
★ 離子束電源、電子束電源

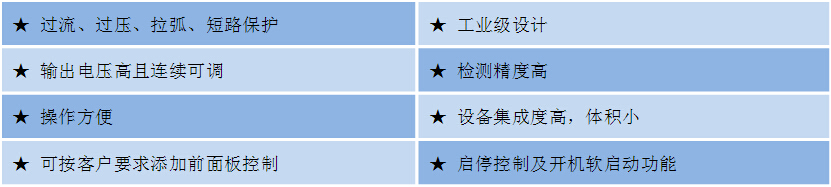

三、產品特點
四、技術規格

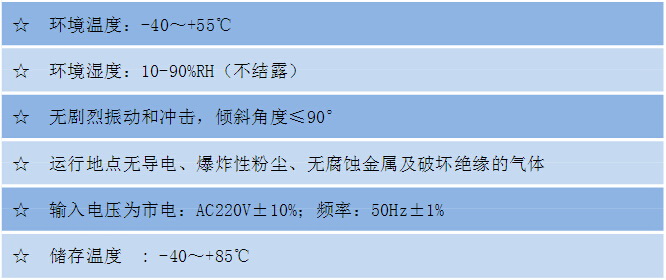

★ 產品使用條件

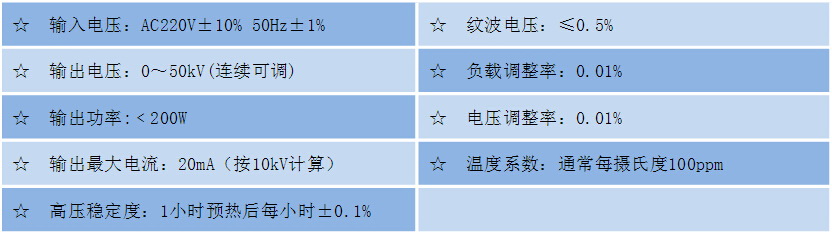

★產品技術參數

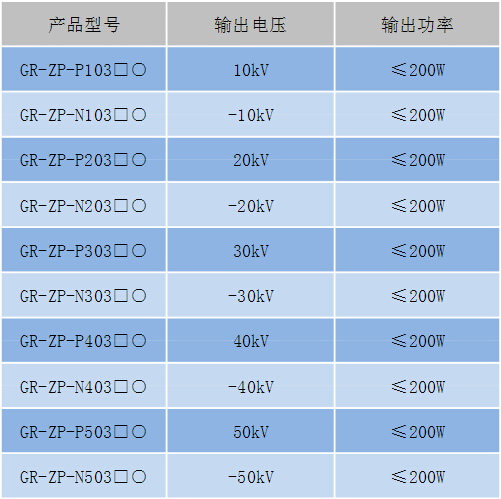

五、產品列表

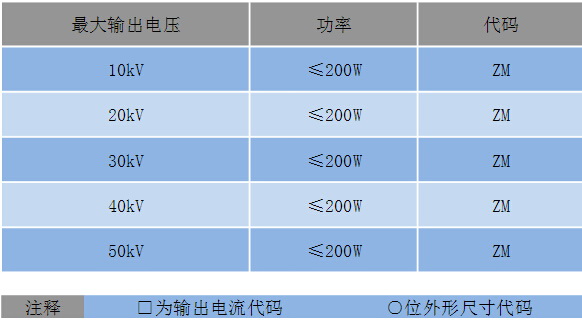

★輸出電流對照表
★ 外形尺寸對照表

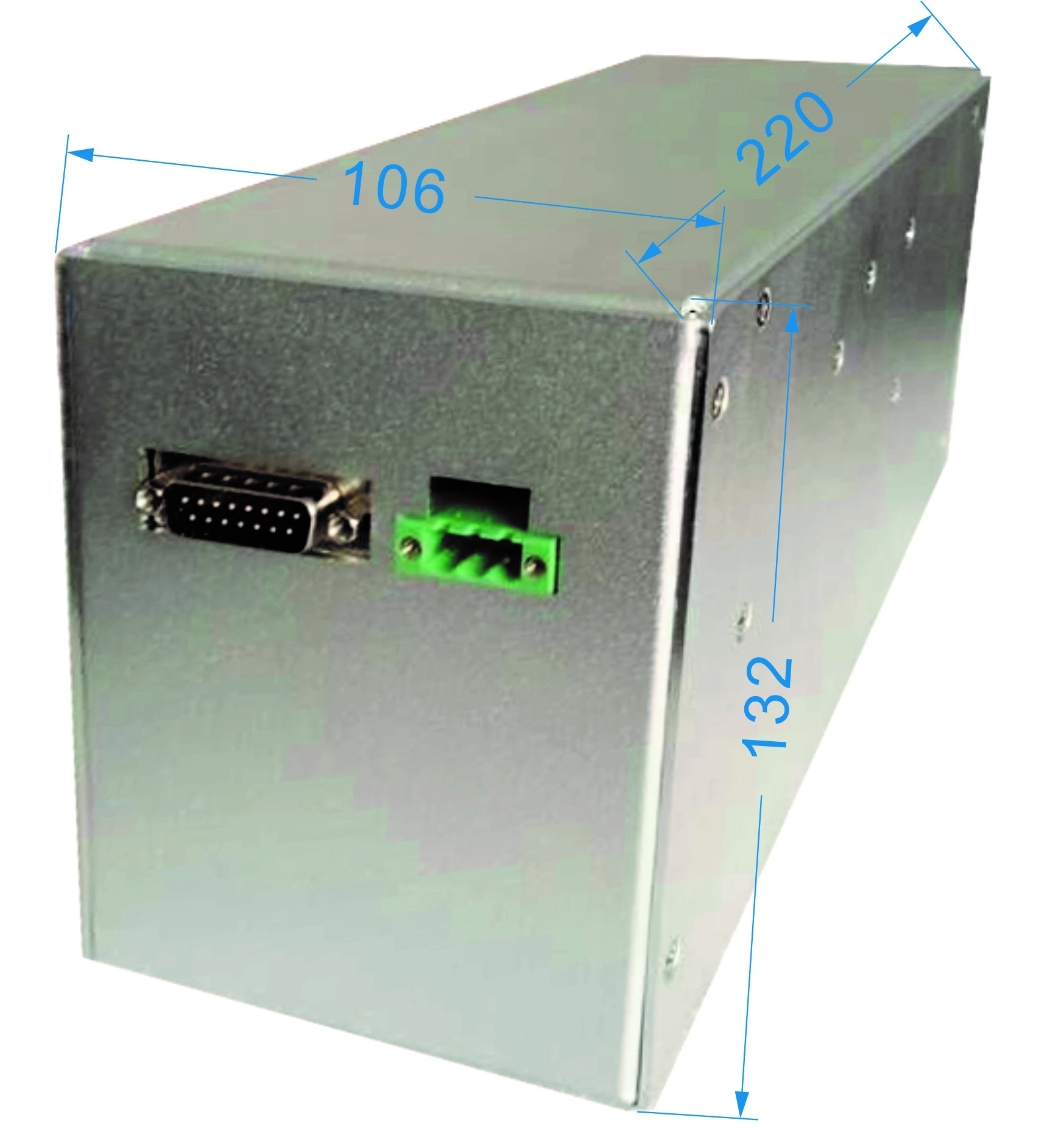

電源整體外形尺寸：220*106*132mm
六、設備結構及其功能介紹
3.1總體結構
該電源由AC220V輸入端口、DB15控制端口、高壓輸出端口、GND端口組成。
|
序號 |
面板各部分定義 |
|
1 |
DB15控制端口 |
|
2 |
AC220V輸入端口 |
|
序號 |
面板各部分定義 |
|
1 |
GND |
|
2 |
高壓輸出端口 |

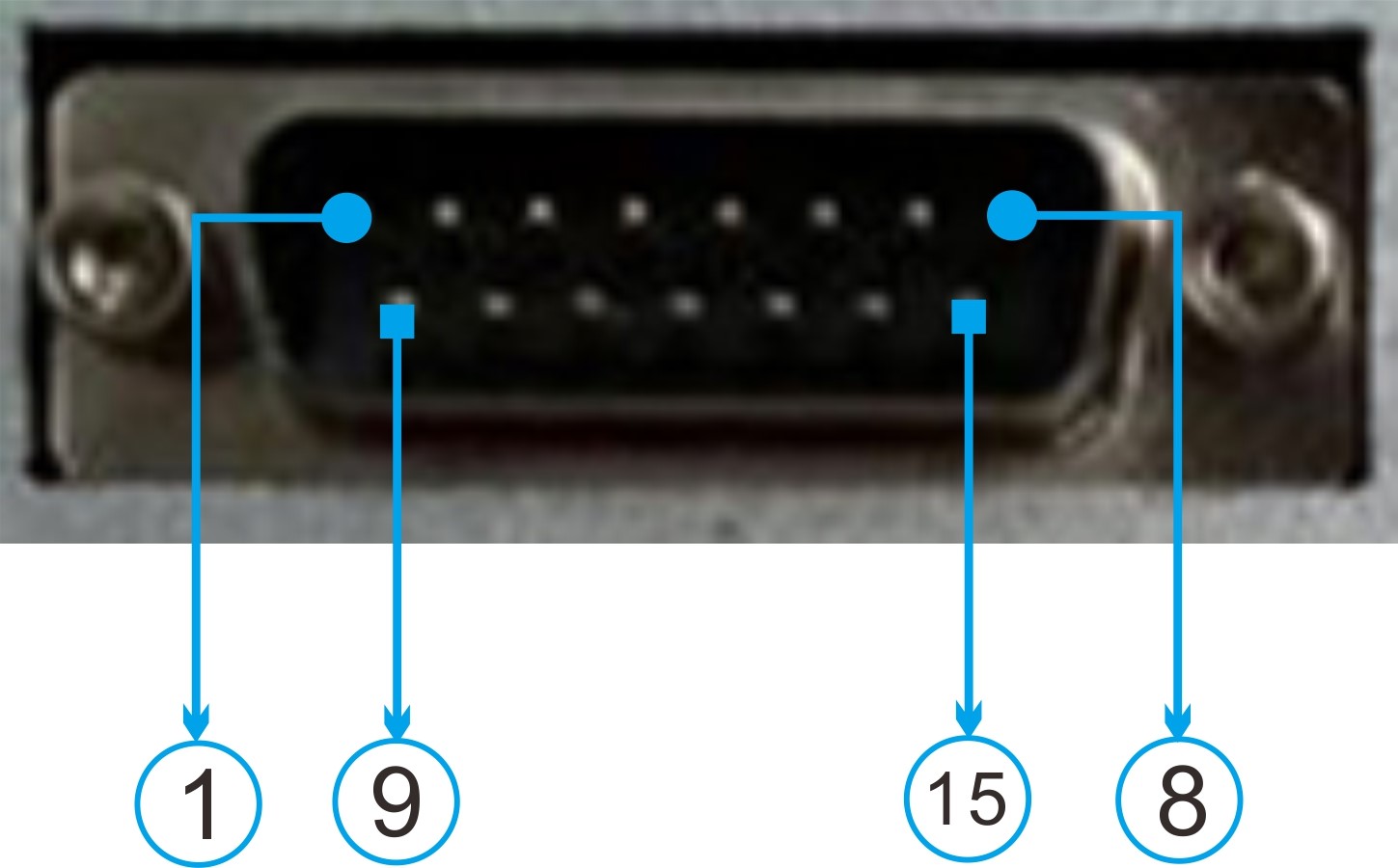

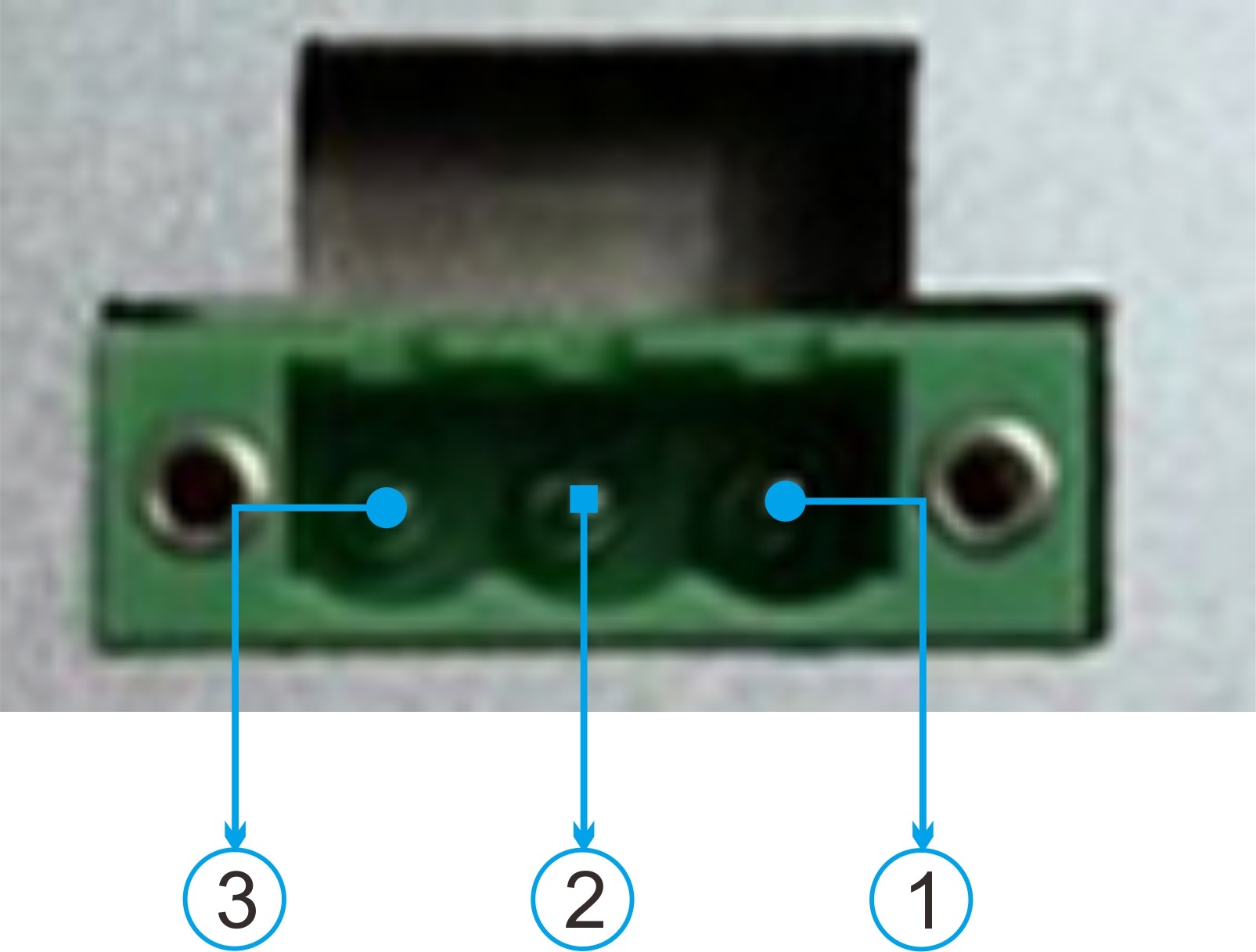

3.2控制端口接口定義
|
Pin No. |
接口定義 |
參考值 |
備注說明 |
|
1 |
電壓給定 |
0～10V |
- |
|
2 |
GND |
- |
- |
|
3 |
- |
- |
- |
|
4 |
GND |
- |
- |
|
5 |
輸出電壓顯示 |
0～10V |
0～最大設定值 |
|
6 |
GND |
- |
- |
|
7 |
輸出電流顯示 |
0～10V |
0～最大設定值 |
|
8 |
GND |
- |
- |
|
9 |
高壓開關 |
- |
9、10腳短接高壓開 |
|
10 |
高壓開關 |
- |
9、10腳斷開高壓關 |
|
11 |
繼電器常閉 |
- |
工作時繼電器常開 |
|
12 |
繼電器常閉 |
- |
工作時繼電器常開 |
|
13 |
保護狀態輸出 |
- |
集電極開路 |
|
14 |
GND |
- |
- |
|
15 |
+15V |
- |
- |
|
Pin No. |
接口定義 |
參考值 |
|
1 |
L |
AC220V |
|
2 |
GND |
- |
|
3 |
N |
AC220V |
