一、產品簡介
GR-ZJ系列高壓高精度直流電源是我公司研發的一款高壓電源，該電源主要針對測量產品的定標、科研實驗等。該電源操作簡單，安裝方便，具有完備的保護電路，適用于惡劣的工作環境。
1.1輸入輸出參數
|
輸入電壓 |
AC220V±10%市電 |
|
頻率 |
50Hz±1% |
|
輸出直流電壓 |
100kV |
|
輸出電流 |
20mA |
1.2外形尺寸

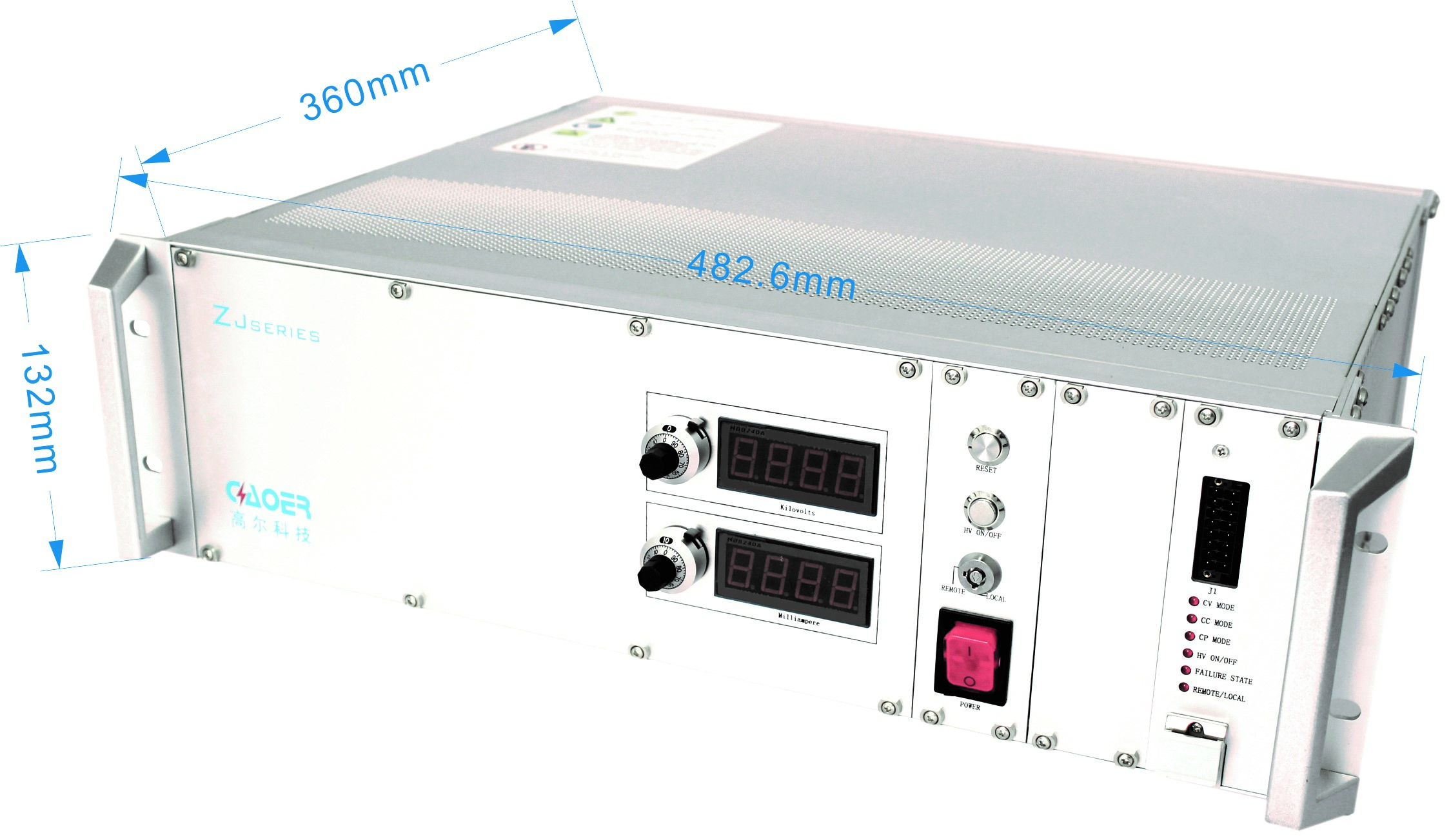

電源整體尺寸：482.6*360*132mm
二、技術性能和參數
2.1產品使用條件
|
☆ 環境溫度：-25～+55℃ |
|
|
☆ 環境濕度：10-90%RH（不結露） |
|
|
☆ 適用于劇烈振動和沖擊，傾斜角度＞45° |
|
|
☆ 運行地點無導電、爆炸性粉塵、無腐蝕金屬及破壞絕緣的氣體 |
|
|
☆ 輸入電壓為市電：AC220V±10%；頻率：50Hz±1% |
|
|
☆ 儲存溫度 : -40～+85℃ |
|
2.2技術參數
|
☆ 輸入電壓：AC220V±10% 50Hz±1% |
☆ 負載調整率：標準值0.05% |
|
|
☆ 輸出直流電壓：100kV |
☆ 電壓調整率：標準值0.05% |
|
|
☆ 輸出電流:200mA |
☆ 溫度系數：通常每攝氏度100ppm |
|
|
☆ 紋波電壓:≤0.1%(Vpp) |
☆ 高壓穩定度：1小時預熱后每小時±0.1% |
|
三、設備結構及其功能介紹
3.1總體結構
該電源由電壓調節部分、電流調節部分、復位、高壓開/關、遠程/本地、電源開/關部分，恒壓模式狀態顯示、恒流模式狀態顯示、恒功率模式狀態顯示、高壓開/關狀態顯示、故障狀態顯示、面板助拔器部分、遠程控制接口組成。

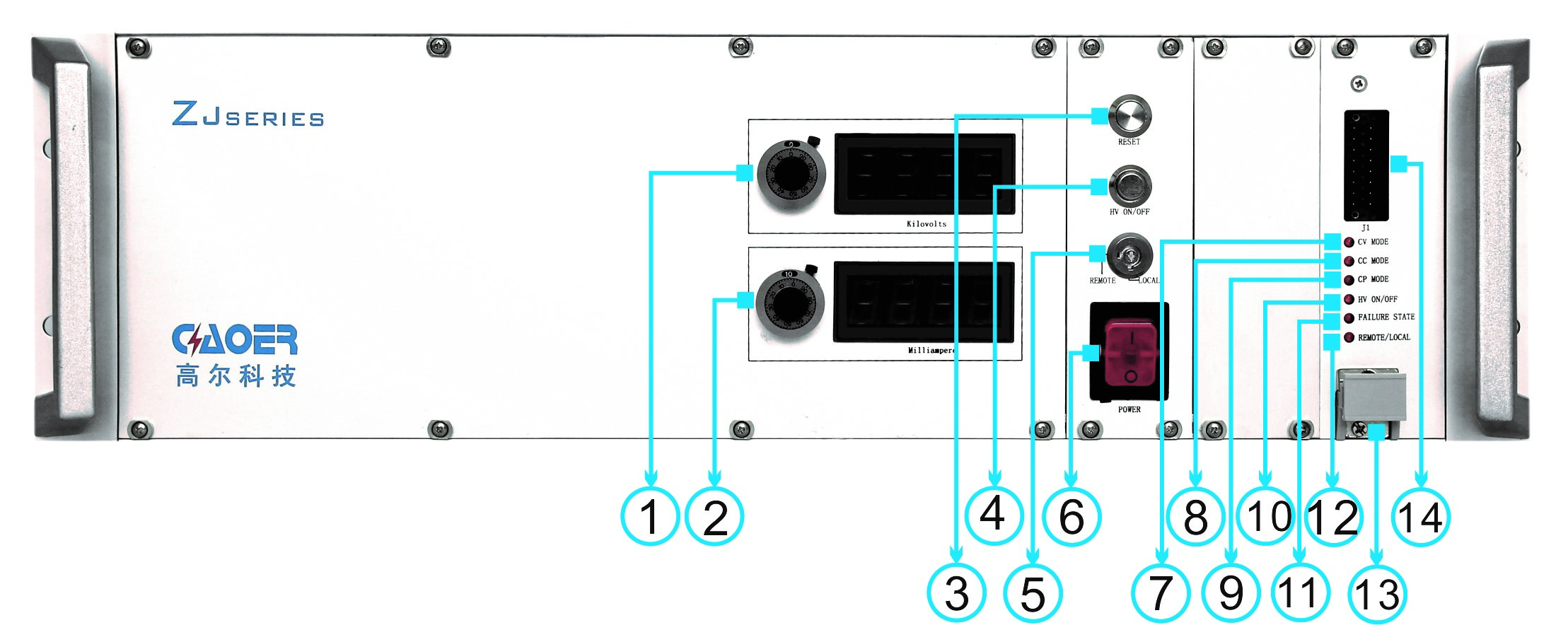

面板各部分定義：
|
序號 |
面板各部分定義 |
序號 |
面板各部分定義 |
|
⑴ |
電壓調節 |
⑻ |
恒流模式（燈亮恒流） |
|
⑵ |
電流調節 |
⑼ |
- |
|
⑶ |
復位 |
⑽ |
高壓開/關狀態（燈亮高壓開） |
|
⑷ |
高壓開/關 |
⑾ |
故障狀態（燈亮故障） |
|
⑸ |
遠程/本地 |
⑿ |
遠程本地指示（燈亮本地） |
|
⑹ |
電源開/關 |
⒀ |
助拔器 |
|
⑺ |
恒壓模式（燈亮恒壓） |
⒁ |
遠程控制接口 |
遠程控制接口各引腳定義：
|
Pin No. |
接口定義 |
參考值 |
備注說明 |
|
1 |
遠程高壓開關 |
TTL高電平復位信號（24V/15V） |
持續高電平有效 |
|
2 |
地 |
- |
- |
|
3 |
遠程復位 |
TTL高電平復位信號（24V/15V） |
高電平有效 |
|
4 |
+15V |
- |
- |
|
5 |
遠程功率調節輸入 |
0-10V |
- |
|
6 |
地 |
- |
- |
|
7 |
遠程電壓調節輸入 |
0-10V |
- |
|
8 |
遠程功率模式 |
集電極開路，電壓值35V，電流值10mA |
低電平有效 |
|
9 |
遠程電流調節輸入 |
0-10V |
- |
|
10 |
遠程電流模式 |
集電極開路，電壓值35V，電流值10mA |
低電平有效 |
|
11 |
功率信號輸出 |
0-10V |
- |
|
12 |
遠程電壓模式 |
集電極開路，電壓值35V，電流值10mA |
低電平有效 |
|
13 |
電壓信號輸出 |
0-10V |
- |
|
14 |
電源故障 |
集電極開路，電壓值35V，電流值10mA |
低電平有效 |
|
15 |
電流信號輸出 |
0-10V |
- |
|
16 |
遠程高壓開關指示 |
集電極開路，電壓值35V，電流值10mA |
低電平有效 |

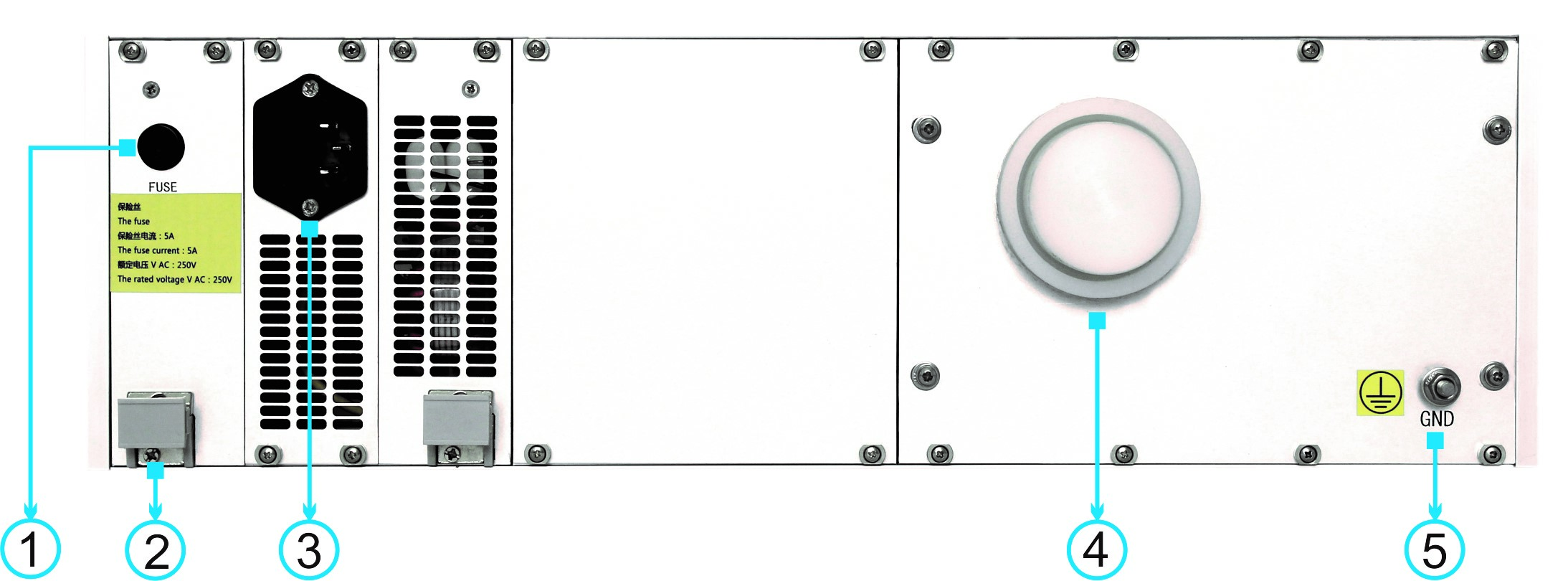

3.2輸出部分定義
Pin No.
接口定義
參考值
備注說明
①
保險絲
5A/220V
-
②
助拔器
-
-
③
電源輸入
AC220V
-
④
高壓輸出
100kV
-
⑤
GND
-
-
四、產品列表
|
產品型號
輸出電壓
輸出功率
GR-ZJ-P103□○
10kV
≤2kW
GR-ZJ-N103□○
-10kV
≤2kW
GR-ZJ-P203□○
20kV
≤2kW
GR-ZJ-N203□○
-20kV
≤2kW
GR-ZJ-P303□○
30kV
≤2kW
GR-ZJ-N303□○
-30kV
≤2kW
GR-ZJ-P403□○
40kV
≤2kW
GR-ZJ-N403□○
-40kV
≤2kW
GR-ZJ-P503□○
50kV
≤2kW
GR-ZJ-N503□○
-50kV
≤2kW
GR-ZJ-P803□○
80kV
≤2kW
GR-ZJ-N803□○
-80kV
≤2kW
GR-ZJ-P104□○
100kV
≤2kW
GR-ZJ-N104□○
-100kV
≤2kW
|
