一、產品簡介
GR-ZP系列高壓電源是我公司研發、生產的一款高壓直流大功率電源，該產品主要用于靜電除塵、電容充放電、毛細管電泳、靜電織絨、離子束電源、電子束電源、加速器電源等方面。具有高穩定性和高可靠性，輸出穩壓精度高，輸出電壓連續可調；內部采用模塊化設計，外部獨有的分體式設計，便于安裝；完善的保護電路，適用于惡劣的條件下；高壓發生部分采用獨特的電路結構使電源更可靠，更好的應用在復雜的設備上；具有開機軟啟和啟動控制等功能；方便控制，便于操作。
※ 特殊參數，可根據用戶需求的指標制定該類電源
二、典型應用
★ 靜電除塵、電容充放電
★ 離子束電源、電子束電源
★ 毛細管電泳、加速器電源
三、產品特點
★ 完善的保護電路
★ 工業級設計
★ 輸出電壓連續可調
★ 設備集成度高，體積小
★ 內部模塊化設計
★ 可按客戶要求數字化控制
★ 可持續應用于拉弧狀態下
★ 啟?？刂萍伴_機軟啟動功能
四、技術規格
★ 產品使用條件
|
☆ 環境溫度：-25～+55℃ |
|
|
|
|
|
☆ 環境濕度：10-90%RH（不結露） |
|
|
|
|
|
☆ 無劇烈振動和沖擊，傾斜角度≤90° |
|
|
|
|
|
☆ 運行地點無導電、爆炸性粉塵、無腐蝕金屬及破壞絕緣的氣體 |
|
|
|
|
|
☆ 輸入電壓為市電：AC220V±10%；頻率：50Hz±1% |
|
|
|
|
|
☆ 儲存溫度 : -40～+85℃ |
|
|
|
|
☆ 輸入電壓：AC220V±10% 50Hz±1% |
☆ 負載調整率：0.1% |
|
|
|
||
|
☆ 輸出直流電壓：100kV |
☆ 電壓調整率：0.1% |
|
|
|
||
|
☆ 輸出功率:18kW |
☆ 溫度系數：通常每攝氏度100ppm |
|
|
|
||
|
☆ 紋波電壓:≤0.5% |
☆ 高壓穩定度：1小時預熱后每小時±0.1% |
|
|
|
|
產品型號 |
輸出電壓 |
輸出功率 |
|
|
|
|||
|
GR-ZP-P103□○ |
10kV |
≤18kW |
|
|
|
|||
|
GR-ZP-N103□○ |
-10kV |
≤18kW |
|
|
|
|||
|
GR-ZP-P203□○ |
20kV |
≤18kW |
|
|
|
|||
|
GR-ZP-N203□○ |
-20kV |
≤18kW |
|
|
|
|||
|
GR-ZP-P303□○ |
30kV |
≤18kW |
|
|
|
|||
|
GR-ZP-N303□○ |
-30kV |
≤18kW |
|
|
|
|||
|
GR-ZP-P403□○ |
40kV |
≤18kW |
|
|
|
|||
|
GR-ZP-N403□○ |
-40kV |
≤18kW |
|
|
|
|||
|
GR-ZP-P503□○ |
50kV |
≤18kW |
|
|
|
|||
|
GR-ZP-N503□○ |
-50kV |
≤18kW |
|
|
|
|||
|
GR-ZP-P803□○ |
80kV |
≤18kW |
|
|
|
|||
|
GR-ZP-N803□○ |
-80kV |
≤18kW |
|
|
|
|||
|
GR-ZP-P104□○ |
100kV |
≤18kW |
|
|
|
|||
|
GR-ZP-N104□○ |
-100kV |
≤18kW |
|
|
|
★ 輸出電流對照表
|
|
||||||||||||||||||||||||||||||||||
★ 外形尺寸對照表
|
最高輸出電壓 |
功率 |
代碼 |
|
10kV |
≤1kW |
ZB |
|
20kV |
≤18kW |
ZB |
|
30kV |
≤18kW |
ZB |
|
40kV |
≤18kW |
ZB |
|
50kV |
≤18kW |
ZB |
|
80kV |
≤18kW |
ZB |
|
100kV |
≤18kW |
ZB |
|
注釋 |
□為輸出電流代碼 |
○位外形尺寸代碼 |
六、操作說明
★高壓輸出接口定義
|
序號 |
面板各部分定義 |
|
|
|
||
|
① |
220V輸入 |
|
|
|
||
|
② |
GND |
|
|
|
||
|
③ |
高壓輸出 |
|
|
|
★ 外形尺寸
電源整體外形尺寸：369.28*420*176mm

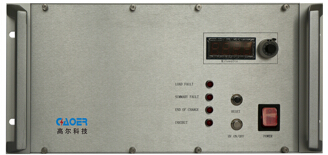

前面板
后面板

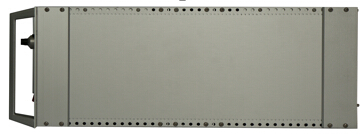

側面板
