一、簡介
GR-A系列定制類交流高壓電源是我公司自主研發、生產，具有完全自主知識產權的高壓交流電源。適用于研究所，高校實驗和企業配套設備使用。
1.1輸入輸出參數
|
輸入電壓 |
AC220V±10% 50Hz |
|
頻率范圍 |
50Hz-1kHz（可選）1kHz -50kHz(可選) |
|
輸出交流電壓 |
峰值 1kV-200kV(可選) |
1.2外形尺寸

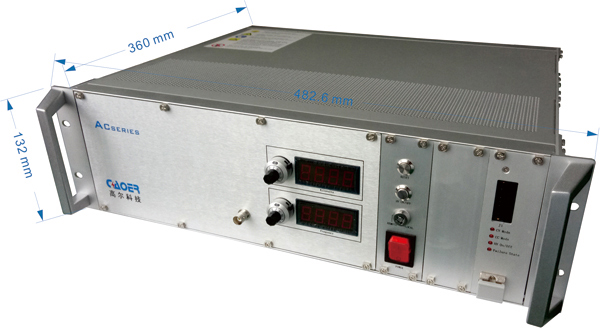

電源整體外形尺寸：482.6*360*132mm
二、技術性能和參數
2.1產品使用條件
|
☆ 環境溫度：-25～+55℃ |
|
|
☆ 環境濕度：10-90%RH（不結露） |
|
|
☆ 無劇烈振動和沖擊，傾斜角度﹤95° |
|
|
☆ 運行地點無導電、爆炸性粉塵、無腐蝕金屬及破壞絕緣的氣體 |
|
|
☆ 輸入電壓：AC220V±10%；頻率：50Hz±1% |
|
|
☆ 儲存溫度 : -40～+85℃ |
|
2.2技術參數
|
☆ 輸入電壓：AC220V±10% 50Hz±1% |
☆ 輸出交流電壓：1～200kV(峰值可選) |
|
|
☆ 負載調整率：0.5% |
☆ 溫度系數：通常每攝氏度100ppm |
|
|
☆ 電壓調整率：0.1% |
☆ 輸出波形：正弦波 |
|
|
☆ 波形失真度：≤3% |
☆ 高壓穩定度：1小時預熱后每小時±0.1% |
|
|
☆ 輸出最大電流：1-200mA（可選） |
☆ 輸出最大峰值功率：40kW |
|
三、設備結構及其功能介紹
3.1總體結構

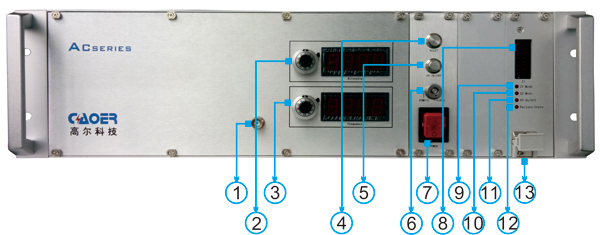

控制面板由信號輸出端口、電壓顯示、頻率顯示、復位、高壓開關、遠程本地開關、主電源開關、J1遠程控制端口、恒壓模式指示、恒流模式指示、高壓開關指示、故障狀態指示、助拔器等構成。
|
序號 |
面板各部分定義 |
序號 |
面板各部分定義 |
|
⑴ |
信號輸出端口 |
⑻ |
遠程控制端口 |
|
⑵ |
電壓顯示 |
⑼ |
恒壓模式（燈亮恒壓） |
|
⑶ |
電流顯示 |
⑽ |
恒流模式（燈亮恒流） |
|
⑷ |
復位 |
⑾ |
高壓開/關狀態（燈亮高壓開） |
|
⑸ |
高壓開/關 |
⑿ |
故障狀態（燈亮故障） |
|
⑹ |
遠程/本地 |
⒀ |
助拔器 |
|
⑺ |
電源開關 |
- |
- |

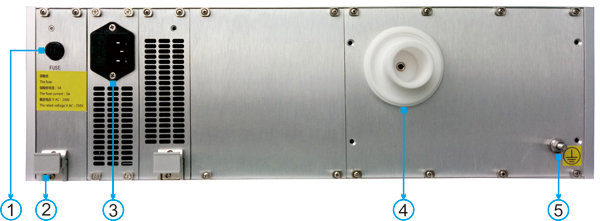

后面板由保險絲端口、AC220V電源輸入端口、高壓輸出端口、GND端口、助拔器組成。
|
序號 |
接口定義 |
參考值 |
備注說明 |
|
⑴ |
保險絲 |
5A/220V |
- |
|
⑵ |
助拔器 |
- |
- |
|
⑶ |
電源輸入 |
220V |
- |
|
⑷ |
高壓輸出 |
1-200kV（峰值可選） |
- |
|
⑸ |
GND |
- |
- |
3.2 操作步驟

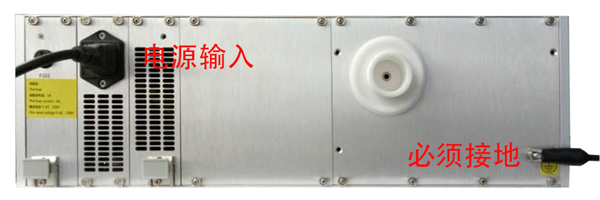

(1)第一步將電源的接地端（GND）必須良好接地，然后在電源輸入端插入AC220V電源線。如圖1所示

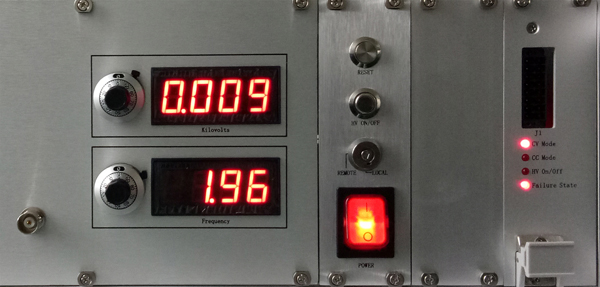

（2）第二步打開電源開關（POWER），此時恒壓模式(CV MODE)指示燈、故障狀態(Failure State)指示燈點亮，電壓顯示屏和頻率顯示屏均被點亮。如圖2所示

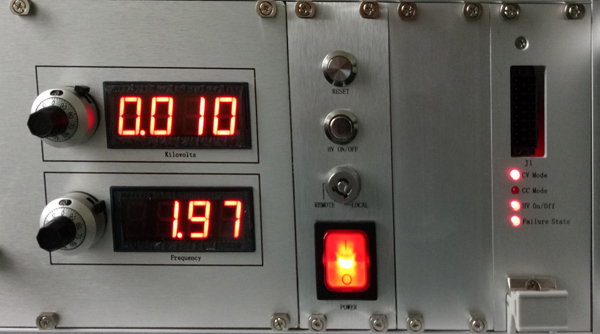

（3）第三步按下高壓開關(HV ON/OFF)按鈕，此時高壓開關指示燈點亮。如圖3所示
（4）第四步按下復位(RESET)按鈕，此時故障狀態（Failure State）顯示指示燈關掉。如圖4所示

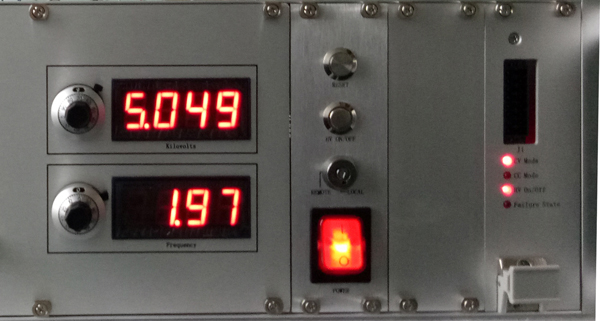

（5）第五步將撥碼盤逆時針解鎖，手動調節輸出電壓。如圖5所示
