一、簡介
GR-M系列是我公司獨立研發生產的一款高壓脈沖電源，該電源主要針對科研實驗和設備配套使用。本產品型號為GR-M-P10-50mA，該電源采用觸屏和遠程兩種控制方式，通過本地和遠程的簡單切換就可以實現電源的操作。本電源安裝方便，具有完備的保護電路，適用于惡劣的工作環境。
1.1外形尺寸

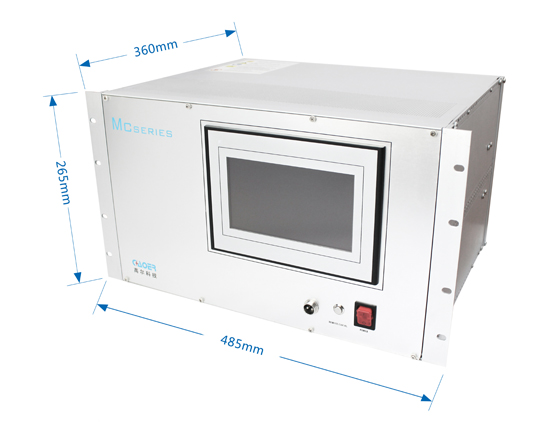

電源整體尺寸：寬482.6mm*高264mm*深360mm
1.2輸入輸出參數
|
輸入電壓 |
AC220V±10%市電 |
|
頻率 |
50Hz/60Hz |
|
輸出電壓 |
10kV |
|
輸出電流 |
50mA（工作電流）6A（短路保護電流） |
|
平均輸出功率 |
正負1kW |
|
頻率可調節范圍 |
0-500Hz |
|
輸出波形 |
矩形方波 |
|
占空比 |
正負脈沖占空比0-100%連續可調 |
|
正向總占空比 |
0-100% |
|
直流輸出 |
可調制DC0-10kV 0-6.000A純直流輸出 |
|
穩定性 |
開機一小時后每小時±0.5% |
|
工作模式 |
恒壓 恒流 |
|
工作環境 |
-25℃至+45℃ 濕度≤85% |
|
保護功能 |
具備過熱，限壓，過壓過流，短路，超載等保護及報警功能 |
二、設備結構及其功能介紹
2.1前面板各部分定義

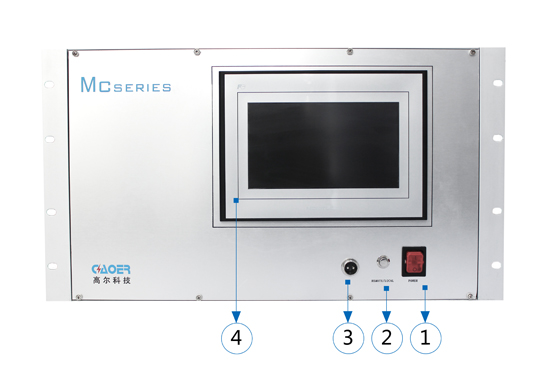

（1）該電源前面板由電源開關、遠程本地切換按鈕、遠控插口、觸屏組成。
|
序號 |
面板各部分定義 |
序號 |
面板各部分定義 |
|
① |
電源開關 |
② |
遠程本地切換按鈕 |
|
③ |
遠控插口 |
④ |
觸屏 |
2.2后面板輸出部分定義
（1）該電源后面板由負高壓輸出，正高壓輸出，AC220V輸入插頭，接地柱組成。
|
Pin No. |
接口定義 |
參考值 |
備注說明 |
|
① |
負高壓輸出 |
10kV |
紅色高壓輸出線 |
|
② |
正高壓輸出 |
10kV |
紅色高壓輸出線 |
|
③ |
AC220V輸入插頭 |
- |
- |
|
④ |
GND |
- |
黃綠線 |
三、觸屏控制界面操作說明

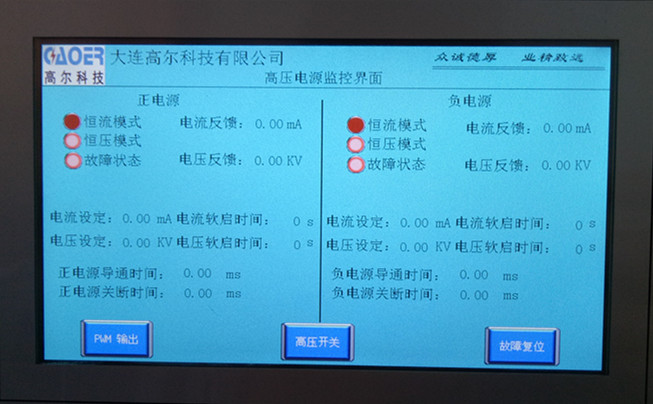

1.高壓電源開機后打開電源觸屏界面

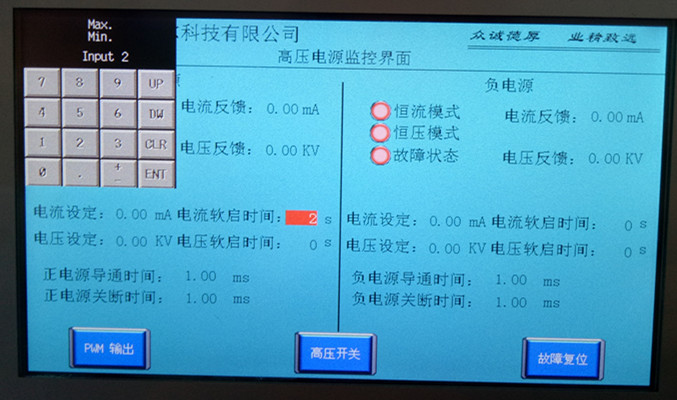

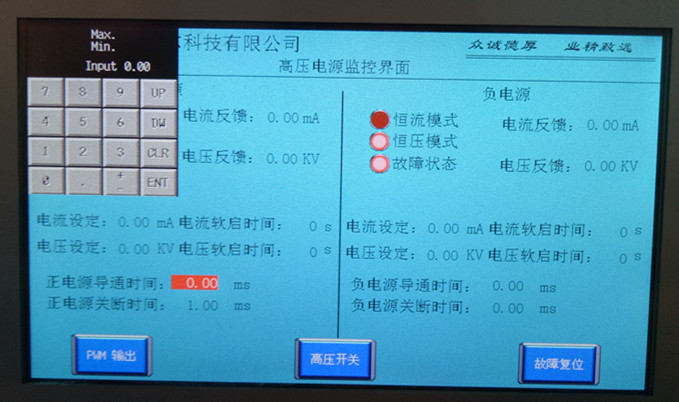

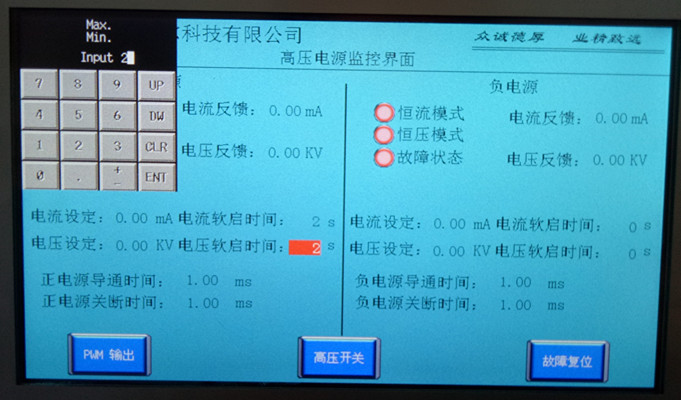

2.設置正電源導通和關斷時間（在觸屏上點擊正電源導通和關斷時間位置，觸屏左上角出現數字輸入框，直接點擊需要輸入的時間即可。）
3. 設置負電源導通和關斷時間（在觸屏上點擊負電源導通和關斷時間位置，觸屏左上角出現數字輸入框，直接點擊需要輸入的時間即可。）

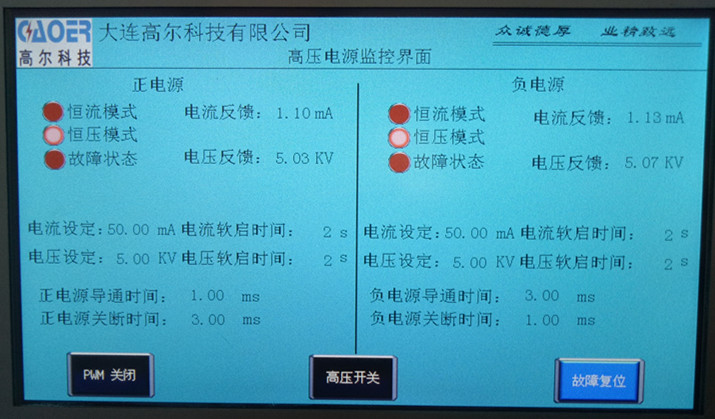

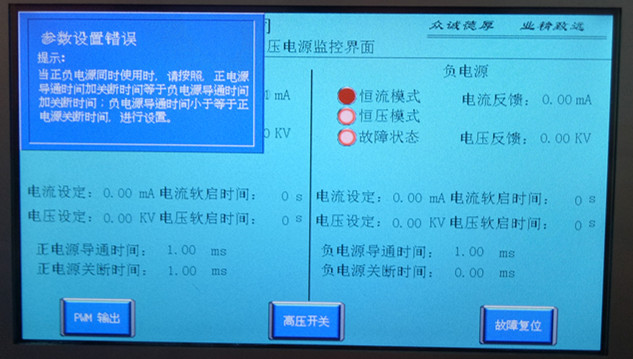

4.如果遇到參數設置錯誤的情況出現時，觸屏左上角會出現參數設置錯的提示框，此時需要重新設定正確的參數后即可恢復正常。
5.設定正電源電流軟啟時間（負電源設置方式相同）
6.設定正電源電壓軟啟時間（負電源設置方式相同）

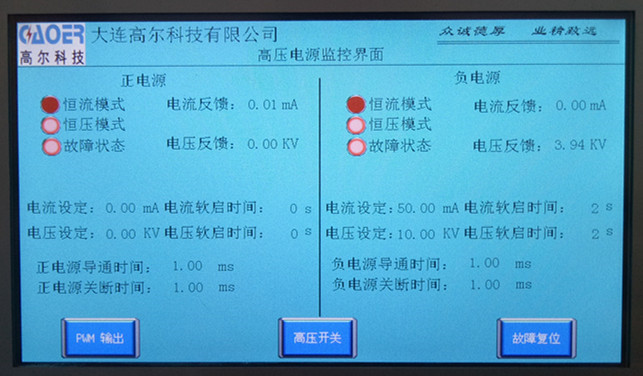

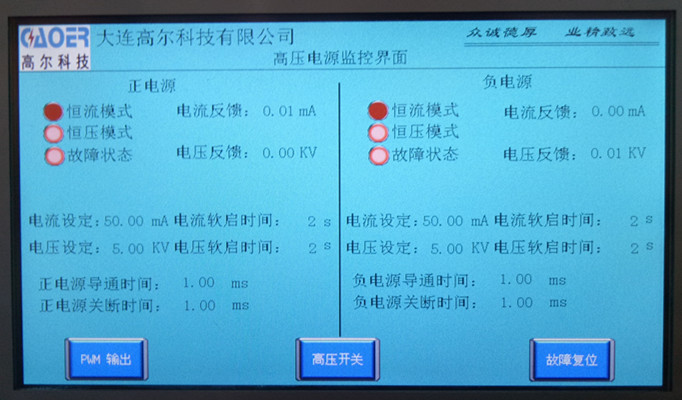

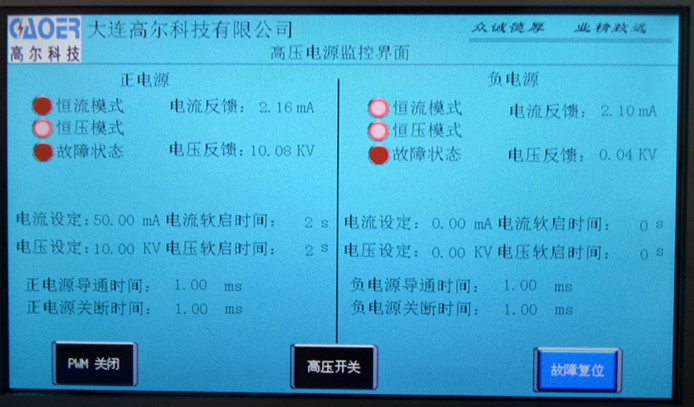

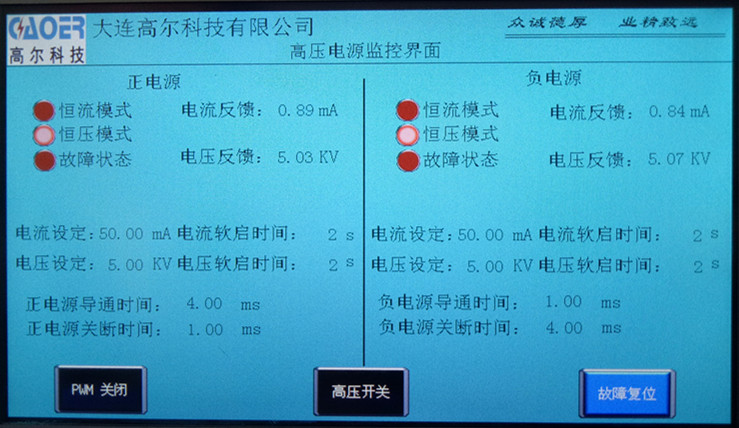

7.設定正電源和負電源電壓電流值

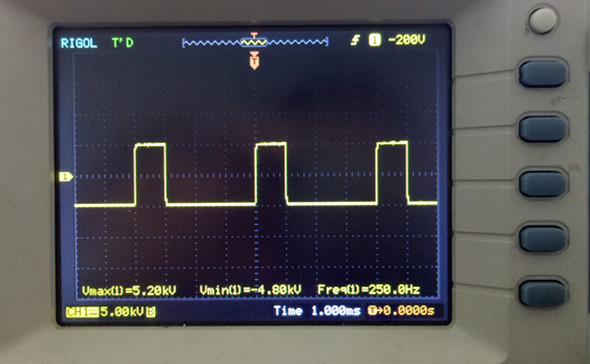

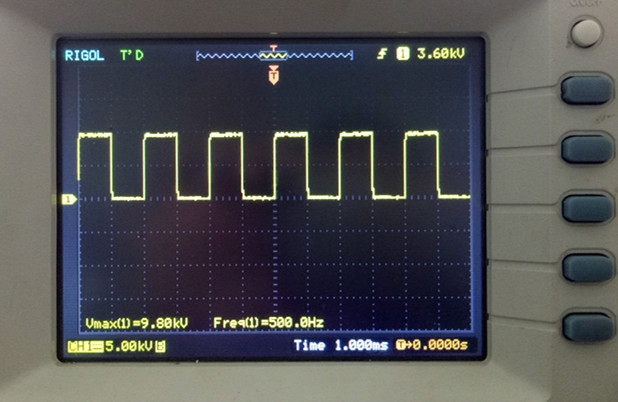

正電源對應示波器波形圖

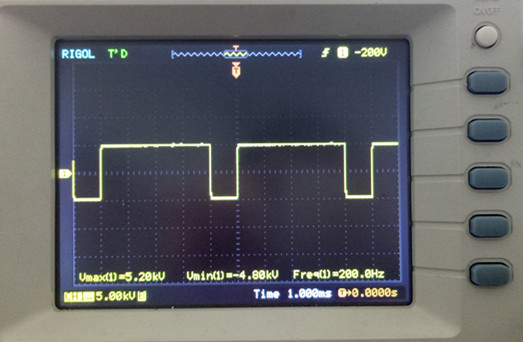

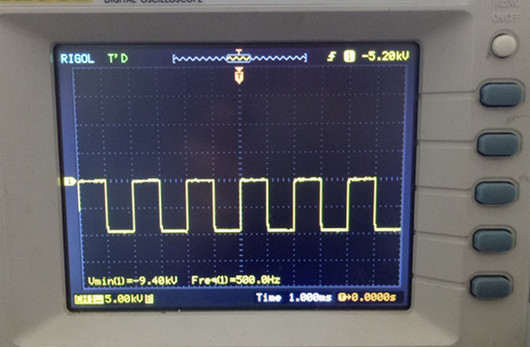

負電源對應示波器波形圖

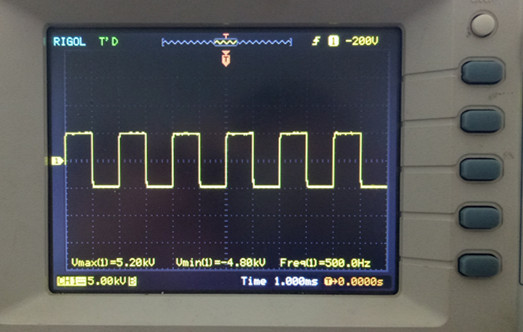

8.本電源在使用單邊電壓值時均可使用滿量程10kV的方波高壓脈沖值，需要正負交變使用時的正負雙邊方波高壓脈沖電壓設定值均為5kV。
