一、產品簡介

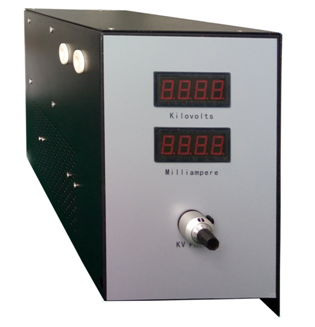

GR-A-PN222-1高壓電源是我公司自主研發、生產，具有完全自主知識產權的高壓交流電源,具有高穩定性和高可靠性，體積小，功耗低，控制簡單，輸出穩壓精度高，輸出電壓連續可調，時漂溫漂小等特點。該產品主要應用于企業設備配套，生物殺菌、大學和研究所等離子體放電實驗等領域。
二、典型應用
★ 靜電噴涂、靜電植絨等
★ 離子束電源、電子束電源
★ 毛細管電泳、加速器電源等
三、產品特點
四、技術規格
★產品使用條件
產品使用條件
|
☆ 環境溫度：-25～+55℃ |
|
|
|
|
|
☆ 環境濕度：10-90%RH（不結露） |
|
|
|
|
|
☆ 無劇烈振動和沖擊，傾斜角度﹤5° |
|
|
|
|
|
☆ 運行地點無導電、爆炸性粉塵、無腐蝕金屬及破壞絕緣的氣體 |
|
|
|
|
|
☆ 輸入電壓為市電：AC220V±10%；頻率：50HZ±1% |
|
|
|
|
|
☆ 儲存溫度 : -40～+85℃ |
|
★產品技術參數
|
☆ 輸入電壓：AC220V±10% 50Hz±1% |
☆ 輸出交流電壓：0～12KV(VPP) |
|
|
|
||
|
☆ 輸出電流：10mA（Vrms） |
☆ 負載調整率：<1% |
|
|
|
||
|
☆ 電壓調整率：0.1% |
☆ 輸出波形：正弦波 |
|
|
|
||
|
☆ 波形失真度：<2% |
☆ 高壓穩定度：1小時預熱后每小時±0.1% |
|
|
|
||
|
☆ 溫度系數：通常每攝氏度100ppm |
|
|
|
|
五、產品列表
|
序號 |
面板各部分定義 |
|
1 |
電壓顯示 |
|
2 |
電流顯示 |
|
3 |
電壓調節 |
后面板由AC220V電源接口構成。
|
序號 |
面板各部分定義 |
|
1 |
AC220V（N） |
|
2 |
AC220V（L） |
|
3 |
GND |
|
4 |
HV 0N/OFF |
高壓輸出接口定義
側面板示意圖如下：
|
序號 |
接口定義 |
|
1 |
GND |
|
2 |
HV OUT |
六、操作說明
注意事項
(1)高壓輸出開啟后，禁止任何非專業人員觸摸高壓電源及其相關設備
(2)高壓發生設備使用前必須檢查好接地線，電源主控制機箱及其高壓發生器必須接地且接地狀態良好
(3)高壓電源電源開關開啟后，電源處于鎖定狀態，需要給其一個觸發信號，電源方可解鎖，設置輸出電壓，發出驅動信號，電源即可正常工作。
(4)高壓電源停止使用后，請關閉電源開關。
4.2 常見故障處理
(1)無高壓輸出：檢查電源供電是否正常；檢查與變壓器連接線纜是否連接正常；檢查紅色高壓線連接是否正常；測試上位機控制信號是否輸出正常。
(2)具體問題請聯系高爾科技技術部門相關人員。
