一、簡介
GR-A-P203系列定制類交流高壓電源是我公司自主研發生產，具有完全自主 知識產權的高壓交流電源。適用于研究所和高校實驗使用。
1.1輸入輸出參數
|
輸入電壓 |
DC24V |
|
頻率范圍 |
10KHz-30KHz(可調) |
|
輸出交流電壓 |
峰峰值 40kV(可調) |
1.2外形尺寸

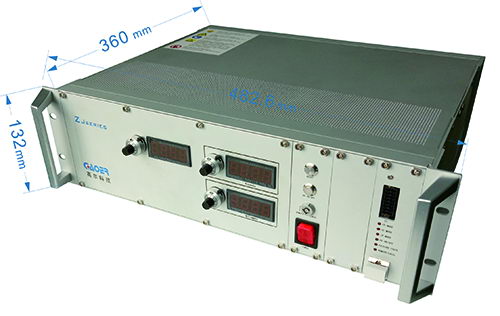

電源整體外形尺寸：482.6*360*132mm
二、技術性能和參數
2.1產品使用條件
☆ 環境溫度：-25～+55℃
☆ 環境濕度：10-90%RH（不結露）
☆ 無劇烈振動和沖擊，傾斜角度﹤95°
☆ 運行地點無導電、爆炸性粉塵、無腐蝕金屬及破壞絕緣的氣體
☆ 輸入電壓：DC24V
☆ 儲存溫度 : 正常
2.2技術參數
|
☆ 輸入電壓：DC24V |
☆ 輸出交流電壓：0～40kV(VPP) |
|
☆ 輸出峰值功率：8kW |
☆ 溫度系數：通常每攝氏度100ppm |
|
☆ 高壓穩定度：1小時預熱后每小時±0.1% |
☆ 輸出波形：正弦波 |
三、設備結構及其功能介紹
3.1總體結構

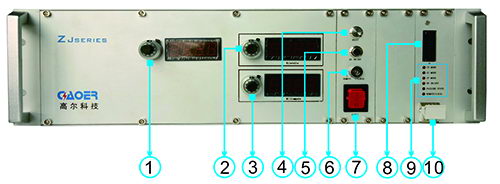

控制面板圖示
|
序號 |
面板各部分定義 |
序號 |
面板各部分定義 |
|
⑴ |
頻率調節顯示 |
（9） |
恒壓模式（燈亮恒壓） |
|
⑵ |
電壓調節顯示 |
恒流模式（燈亮恒流） |
|
|
⑶ |
電流調節顯示 |
恒功率模式（燈亮恒功率） |
|
|
⑷ |
復位 |
高壓開/關狀態（燈亮高壓開） |
|
|
⑸ |
高壓開/關 |
故障狀態（燈亮故障） |
|
|
⑹ |
遠程/本地 |
遠程/本地 |
|
|
⑺ |
電源開關 |
（10） |
助拔器 |
|
⑻ |
遠程控制端口 |
|
|

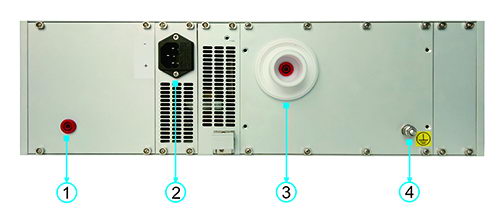

后面板圖示
|
序號 |
接口定義 |
參考值 |
備注說明 |
|
⑴ |
電流反饋端口 |
- |
- |
|
⑵ |
電源輸入 |
DC24V |
- |
|
⑶ |
高壓輸出 |
- |
- |
|
⑷ |
GND |
- |
- |
