一、 簡介
GR-ZJ-JG1是我公司自主研發的一款高低壓高精度直流電源機柜系統，該電源主要用于配套電子槍。該電源操作簡單，安裝方便，具有完備的保護電路，適用于惡劣的工作環境。
1.1輸入輸出參數
|
輸入電壓 |
AC220V±10%市電 |
|
頻率 |
50Hz±1% |
|
輸出高壓直流電壓 電流 |
負20kV 100mA |
|
輸出低壓直流電壓 電流 |
負500V 100mA |
|
輸出低壓直流電壓 電流 |
正10V 3A |
二、技術性能和參數
2.1產品使用條件
|
☆ 環境溫度：-25～+55℃ |
|
|
☆ 環境濕度：10-90%RH（不結露） |
|
|
☆ 適用于劇烈振動和沖擊，傾斜角度＞45° |
|
|
☆ 運行地點無導電、爆炸性粉塵、無腐蝕金屬及破壞絕緣的氣體 |
|
|
☆ 輸入電壓為市電：AC220V±10%；頻率：50Hz±1% |
|
|
☆ 儲存溫度 : -40～+85℃ |
|
2.2技術參數
|
☆ 輸入電壓：AC220V±10% 50Hz±1% |
☆ 負載調整率：標準值0.1% |
|
|
☆ 輸出直流電壓：正20kV |
☆ 電壓調整率：標準值0.1% |
|
|
☆ 電壓穩定調節精度：±0.1V |
☆ 溫度系數：通常每攝氏度100ppm |
|
|
☆ 紋波電壓:≤0.1% |
☆ 高壓穩定度：1小時預熱后每小時±0.1% |
|
|
|
|
☆ 輸入電壓：AC220V±10% 50Hz±1% |
☆ 負載調整率：標準值0.1% |
|
|
☆ 輸出直流電壓：負500V |
☆ 電壓調整率：標準值0.1% |
|
|
☆ 電壓穩定調節精度：±0.1V |
☆ 溫度系數：通常每攝氏度100ppm |
|
|
☆ 紋波電壓:≤0.05% |
☆ 高壓穩定度：1小時預熱后每小時±0.1% |
|
|
☆ 輸入電壓：AC220V±10% 50Hz±1% |
☆ 負載調整率：標準值0.1% |
|
|
☆ 輸出直流電壓：正10V |
☆ 電壓調整率：標準值0.1% |
|
|
☆ 電壓穩定調節精度：±0.1V |
☆ 溫度系數：通常每攝氏度100ppm |
|
|
☆ 紋波電壓:≤0.05% |
☆ 高壓穩定度：1小時預熱后每小時±0.1% |
|
三、設備結構及其功能介紹

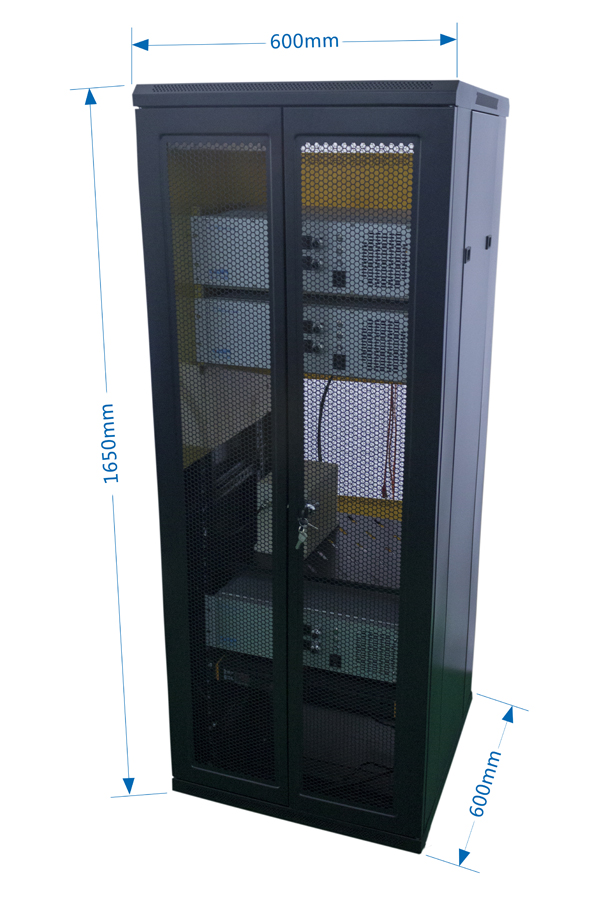

3.1總體結構
該機柜由燈絲電源部分、負偏電源部分、高壓模塊部分，高壓電源控制部分、遠程控制接口組成。

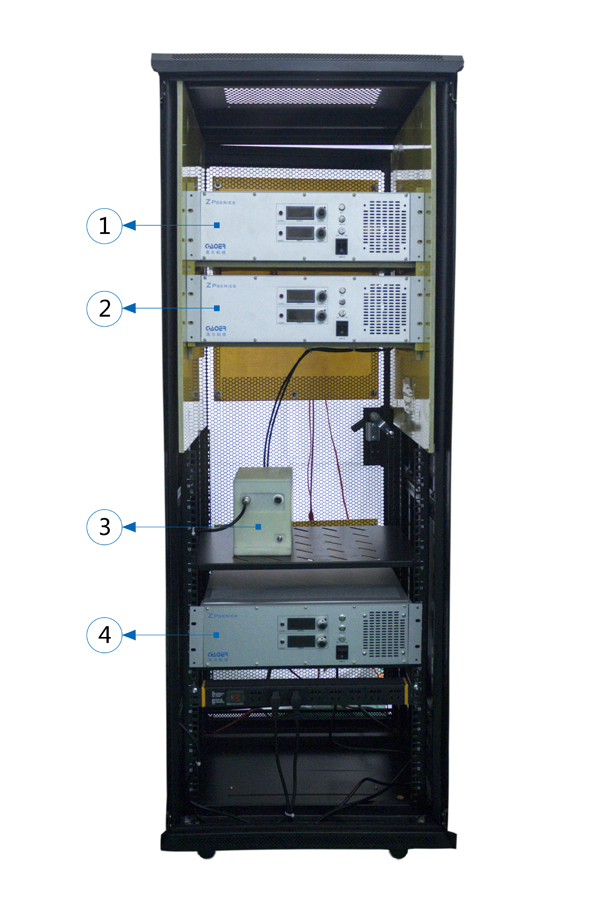

機柜結構組成：
|
序號 |
名稱 |
序號 |
名稱 |
|
（1） |
燈絲電源 |
（2） |
負偏電源 |
|
（3） |
高壓模塊 |
（4） |
高壓電源控制部分 |
遠程控制接口各引腳定義：
|
Pin No. |
接口定義 |
參考值 |
備注說明 |
|
1 |
遠程高壓開關 |
TTL高電平復位信號（24V/15V） |
持續高電平有效 |
|
2 |
地 |
- |
- |
|
3 |
遠程復位 |
TTL高電平復位信號（24V/15V） |
高電平有效 |
|
4 |
+15V |
- |
- |
|
5 |
遠程功率調節輸入 |
0-10V |
- |
|
6 |
地 |
- |
- |
|
7 |
遠程電壓調節輸入 |
0-10V |
- |
|
8 |
遠程功率模式 |
集電極開路，電壓最大值35V，電流最大值10mA |
低電平有效 |
|
9 |
遠程電流調節輸入 |
0-10V |
- |
|
10 |
遠程電流模式 |
集電極開路，電壓最大值35V，電流最大值10mA |
低電平有效 |
|
11 |
功率信號輸出 |
0-10V |
- |
|
12 |
遠程電壓模式 |
集電極開路，電壓最大值35V，電流最大值10mA |
低電平有效 |
|
13 |
電壓信號輸出 |
0-10V |
- |
|
14 |
電源故障 |
集電極開路，電壓最大值35V，電流最大值10mA |
低電平有效 |
|
15 |
電流信號輸出 |
0-10V |
- |
|
16 |
遠程高壓開關指示 |
集電極開路，電壓最大值35V，電流最大值10mA |
低電平有效 |
