一、 簡介
GR-ZP系列高壓電源是我公司研發的一款高壓電源，該電源主要針對測量產品的定標、科研實驗等。本產品為GR-ZP系列中的小型可調節模塊電源，型號為GR-ZP-P2-150mA 該電源操作簡單，安裝方便，具有完備的保護電路，適用于惡劣的工作環境。
1.1輸入輸出參數
|
輸入電壓 |
AC220V±10%市電 |
|
頻率 |
50Hz±1% |
|
輸出直流電壓 |
正2kV |
|
輸出電流 |
150mA |
1.2產品使用條件
|
☆ 環境溫度：-25～+55℃ |
|
|
☆ 環境濕度：10-90%RH（不結露） |
|
|
☆ 適用于劇烈振動和沖擊，傾斜角度＞45° |
|
|
☆ 運行地點無導電、爆炸性粉塵、無腐蝕金屬及破壞絕緣的氣體 |
|
|
☆ 儲存溫度 : -40～+85℃ |
|
1.3技術參數
|
☆ 輸入電壓：AC180-250V±10% 50Hz±10% |
☆ 負載調整率：標準值0.1% |
|
|
☆ 輸出直流電壓：正2kV |
☆ 電壓調整率：標準值0.1% |
|
|
☆ 電壓穩定調節精度：±0.1V |
☆ 溫度系數：通常每攝氏度100ppm |
|
|
☆ 紋波電壓:≤0.1% |
☆ 高壓穩定度：1小時預熱后每小時±0.1% |
|
二、設備結構及其功能介紹

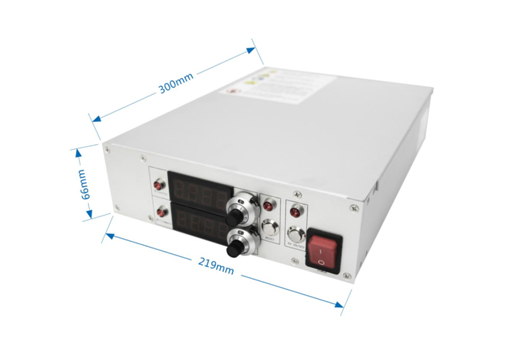

2.1電源整體尺寸：深300mm*寬219mm*高66mm

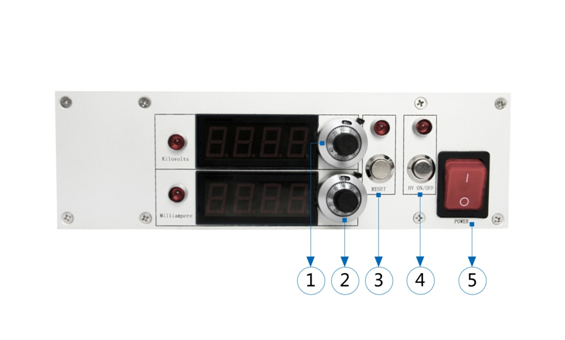

2.2總體結構
|
序號 |
各部分定義 |
序號 |
各部分定義 |
|
（1） |
電壓調節 |
（2） |
電流調節 |
|
（3） |
復位 |
（4） |
高壓開 |
|
（5） |
電源總開關 |
|
|
|
序號 |
各部分定義 |
序號 |
各部分定義 |
|
（1） |
220V輸入 |
（2） |
2kV高壓輸出 |
|
（3） |
GND |
|
|
